dimxpert尺寸专家自动标注尺寸教程

杰呈三维科技

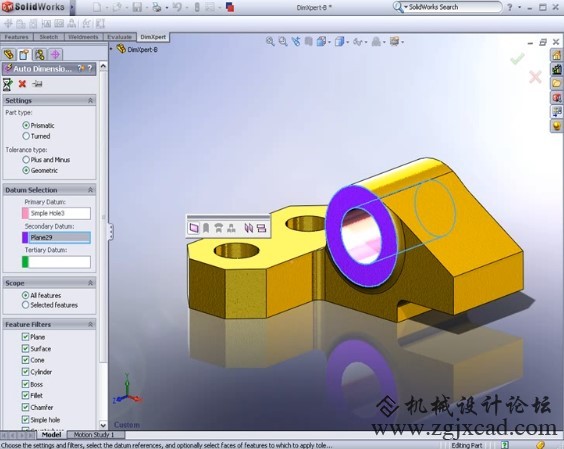

1.首先使用Property Manager来生成图形的尺寸，该选项下的选项设置如下图示所：

dimxpert教程1

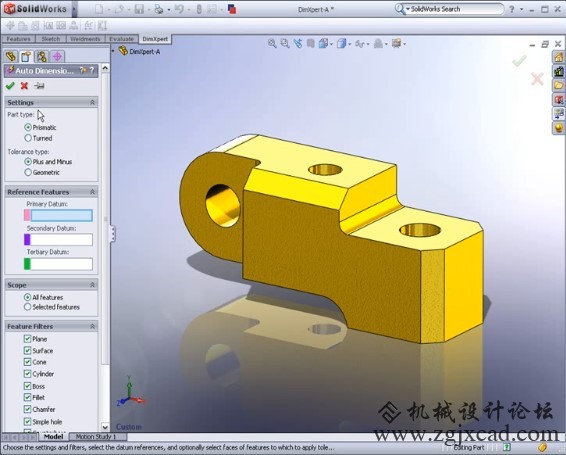

2.选择图形要标注的参考基准面，然后solidworks将自动标注图形的尺寸和公差，如下图所示：

dimxpert教程2

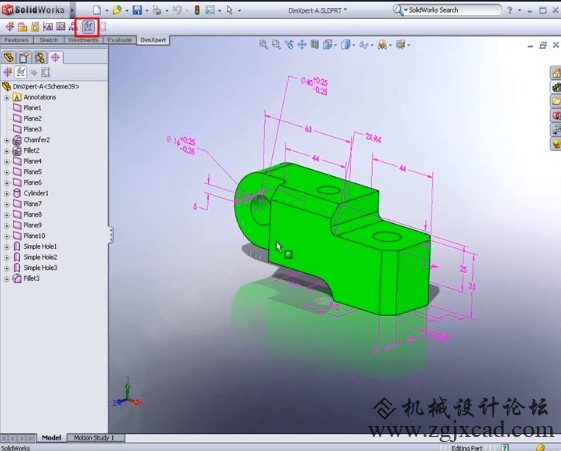

3.要看零件是否完全的约束好了，点击下图所示的状态按钮，零件图形就会呈现下图所示的绿色（如下图所示），没有标注完整的零件呈现黄色，重复标注的零件将呈现红色：

dimxpert教程3

4.生成工程图，使用下图所示的红色框中的命令，将视图拖到图纸上，然后放置所欲需要的其余视图，所有的尺寸均匀分布：

dimxpert教程4

5.换一个例子说明如何标注图形的正负公差，如下图所示：

dimxpert教程5
