SW2012工程图转换成DWG格式，没有线宽

机械制造16 · 发表于 2016-9-14 19:23:04

需要线宽的是，零件制作工程图，里面零件外轮廓等要线宽，目前默认线宽0.18

机械制造16 · 发表于 2016-9-14 19:33:48

这个如何设置

箬忻 · 发表于 2016-9-15 20:29:43

这个不晓得，但是你可以在CAD里面修改嘛

衡州军火商 · 发表于 2016-9-23 17:48:01

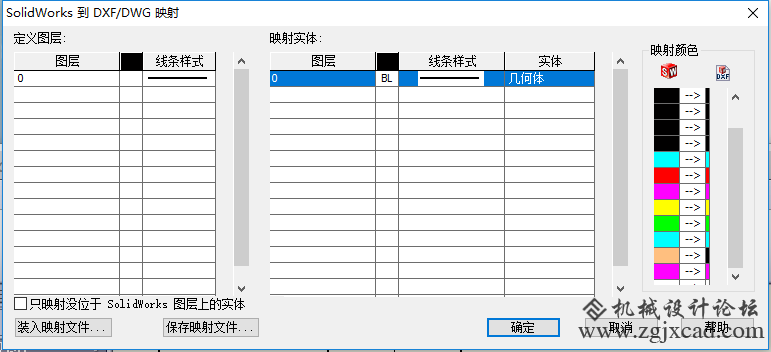

先在最左边定义好几个图层。设置好颜色。例如标注图层绿色，辅助图层黄色等。然后在右边选择图层。颜色不要改。就BL。会定义为左边图层定义的颜色。线条样式可以根据你的需要修改。再在最右边选择你想定义到该图层的内容。例如你想把几何体定义到图层0.颜色为图层定义的黑色。你就如图这样选。定义好一栏再在下面定义另一栏。几何体的意思就是工程图里模型的线条。还有尺寸、注释、形位公差、材料明细表、中心线、剖面线、草图直线等等各一一定义好。看字面意思就知道这些是什么了。最后记得先保存映射文件。免得以后每次都要再定义。然后导出DWG就是
