【进阶级练习题10】答案、解题思路、动画演示

kaywang

【进阶级练习题10】答案、解题思路、动画演示



        原题在：
http://www.jxcad.com.cn/read.php?tid=230469&fpage=5

【进阶级练习题10】标准答案：
1. a 之半径值 = 35.7963，就是（c）
2. c 之半径值 = 60.7963，就是（c）
3. d 之半径值 = 12.2664，就是（c）
4. e 之半径值 = 17.0945，就是（a）
5. f 之半径值 = 6.4853，就是（c）
6. x 之长度值 = 80.8013，就是（a）
7. y之长度值 = 80.8013，就是（c）
8. 绿色剖面线区域之面积 = 296.9009，就是（b）
附图：


【进阶级练习题10】解题思路：
本题的关键点：

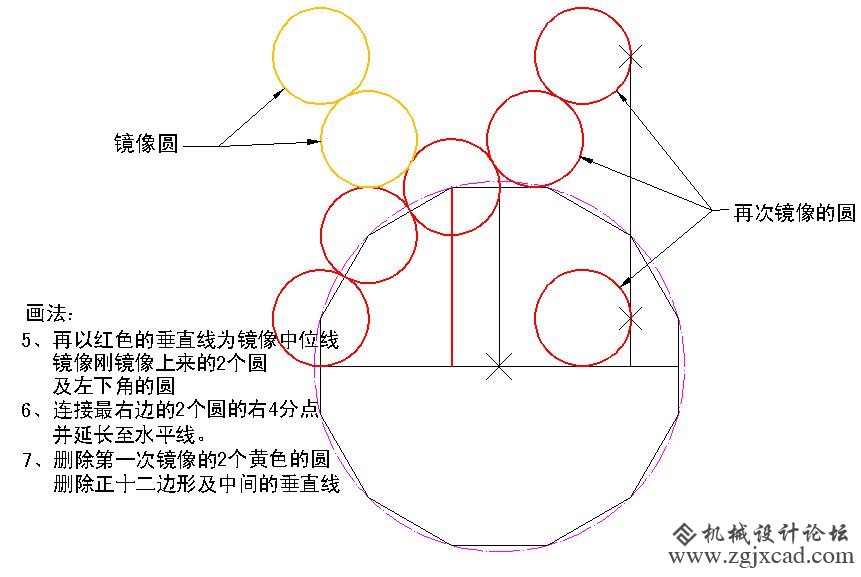

1、右上角2个圆通过两次镜像得到。

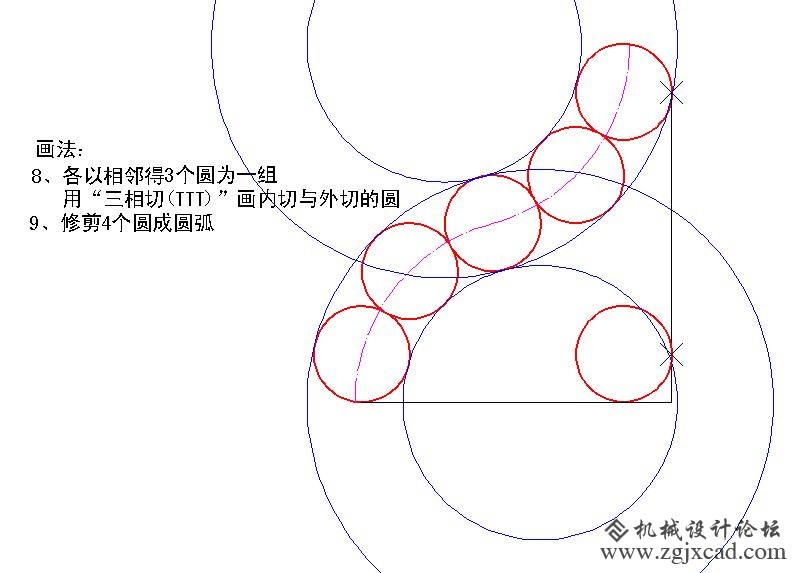

2、a弧、c弧及e、d、f3个圆均使用“三相切(TTT)”画圆得到。








最后，缩放即可。

【进阶级练习题10】动画解题：
进阶级练习题10.swf


如哪位没有Flash播放器，可以到
http://www.jxcad.com.cn/read.php?tid=187128
去下载。
