AutoCad足球画法（图）

收入啤酒88

autocad足球画法（图）



                图片：

                图片：

                图片：

                图片：

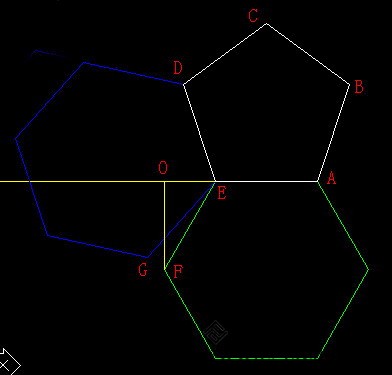

        1、画平面图

2、我们需要蓝色六边形绕DE旋转，绿色六边形绕AE旋转，直到G、F两点重合时停止。为此，需要以OF为直径画一个F点旋转的轨迹圆。

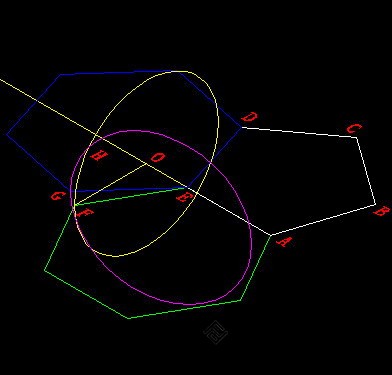

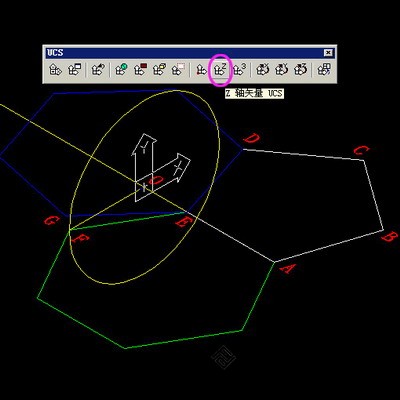

在画转迹圆前需要把UCS轴的Z轴方向，把视图切换为东南轴测图，打开UCS工具栏，点击Z轴矢量按钮，选择OE为Z轴矢量，然后以O为圆心，OF为半径画黄色圆

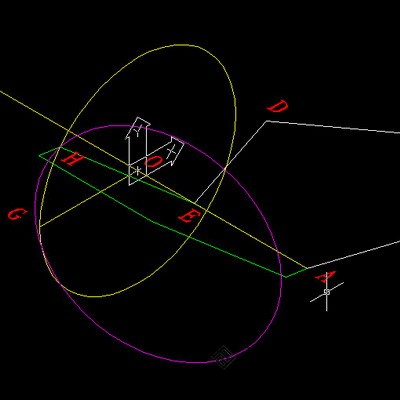

3、兰色六边形也需要画一个轨迹圆，不过可以用镜像法求得，在选择镜像线时捕捉E、BC中点，紫色圆就是兰色六边形的轨迹，两圆交点为H。

4、把绿色六边形旋转到如图位置，注意不要输入角度，要用参照选项

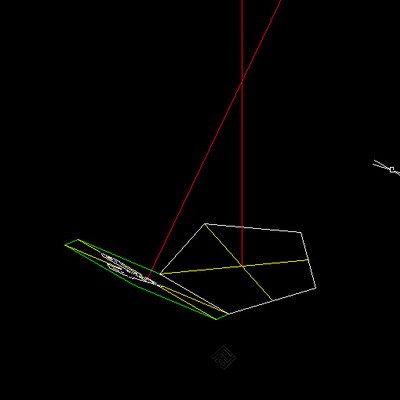

5、删除其它辅助线，在五边形、六边形中心画红色垂线

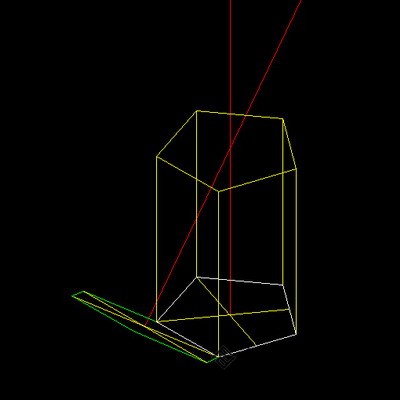

6、拉伸五边形，获得黄色柱体

7、用三点法把柱体切割五次，每一次选择底部五边形的一条边加红色交点

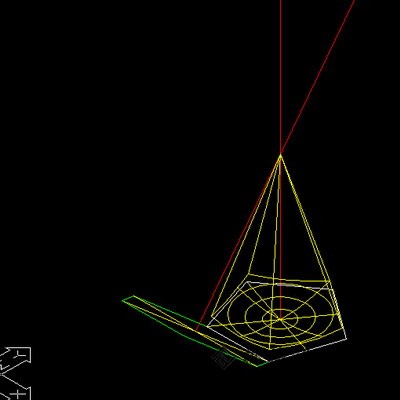

8、以红色交点为圆心，底部五边形中心为半径，画球体，然后把球体和黄色椎体进行交集运算，获得如图锥体

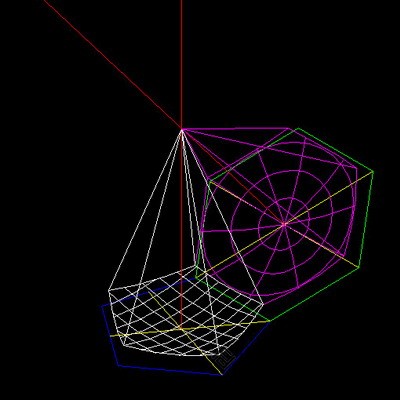

9、视图切换为西北轴测图，改变UCS，拉伸六边形，切割，画一个和上一步同样大小的球体，交集运算，获得如图白色锥体，为了看得清楚些，可以先把不需要的紫色锥体隐藏

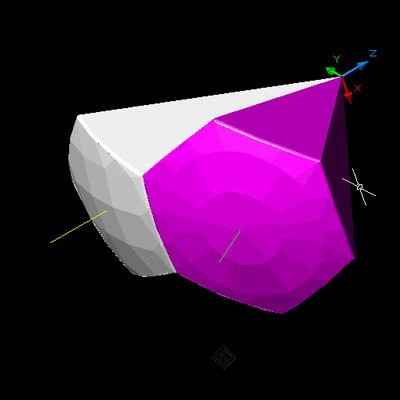

10、倒圆角，互相剪切两条中心线，并把中心线外向延长一点，着色，把UCS移到顶点
为了便于选择，先用group命令把轴和锥体组合


11、三维阵列紫色锥体，旋转轴选择黄色直线 [attachment=287695]

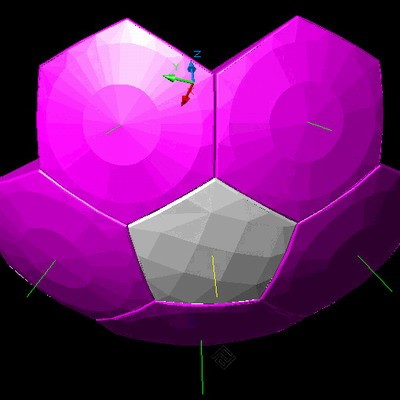

12、三维阵列白色锥体，旋转轴为绿色直线 [attachment=288706]

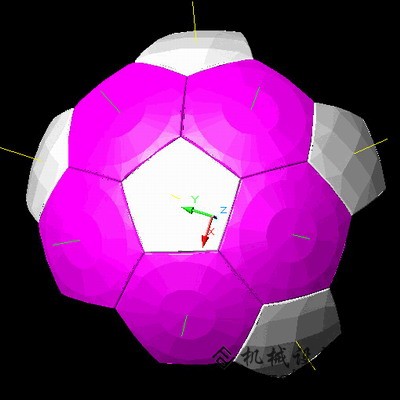

13、再次阵列锥体 [attachment=288707]

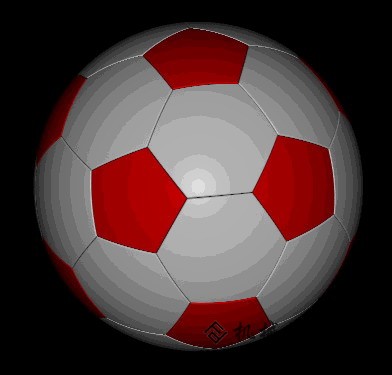

14、继续干吧，如果要改颜色，只要改一下图层颜色就可以了 [attachment=288708][ 此贴被yourszz在2006-12-14 21:53重新编辑 ]
