找高手解答关于G41.G42的用法有图纸

feshta002 · 发表于 2013-10-31 22:37:38

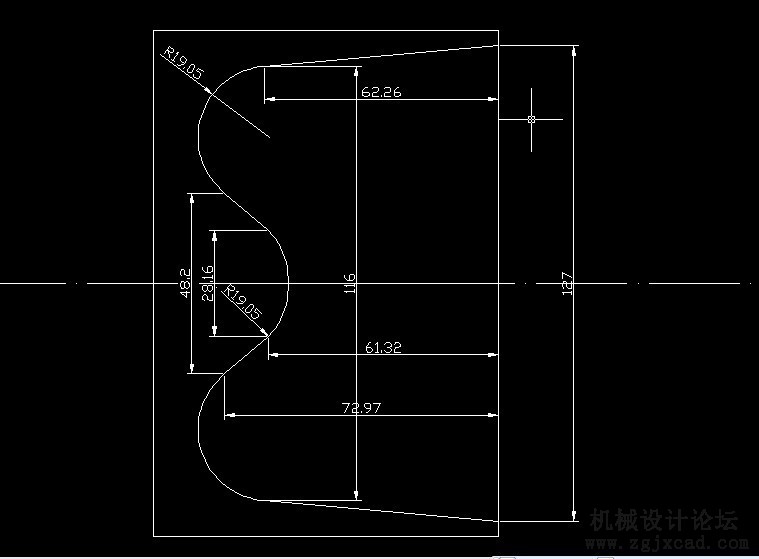

希望有有加工过类似工件的朋友解答一下，刀具有刀尖圆弧，需要加刀具半径补偿，我下面写一个走轮廓的程序大家看看对不对，我用的数控系统是广州数控980TDB 的。
  G41 X150.0Z100.0
  G00 X127.0Z1.0
  G01Z0 F0.2
X116.0Z-62.26 F0.1
  G03 X48.2Z-72.97R19.05 F0.1
  G01 X24.16 Z-61.32 F0.1
  G02 X0.0 Z-56.1R19.05F0.1
G01Z-54.0 F0.3
G40Z100.0
简单点写就这样吧，请问这样加刀具半径补偿有问题没有。

吃玩乐 · 发表于 2013-10-31 22:38:12

请问长度Z-56.1是怎么算出来的？
还有对刀需要注意用G41和G42必须把刀尖的直径加进去
外圆减刀尖直径，内孔加刀尖直径

feshta002 · 发表于 2013-10-31 22:38:54

那个尺寸我忘了标了，你的意思是对刀的时候就要那刀尖半径加上去？能不能说的具体点？

feshta002 · 发表于 2013-10-31 22:39:30

吃玩乐发表于 2011-10-3 22:13

请问长度Z-56.1是怎么算出来的？
还有对刀需要注意用G41和G42必须把刀尖的直径加进去
...
你好，不知道我理解对你的意思没有，就是使用刀具半径补偿时，对刀点不是假象刀尖，而是圆弧的中心点，就像数控铣床对刀一样用的是中心点对刀。求详解本人QQ 85214052
