最近逛的论坛都在讨论宏程序，那我也发一个自己编写的宏，功能简单，应用方便。言归正传，这个子程序O1920有三个功能，在主程序里调用时用变量A1,A2,A3来指定这三个功能。
G65P1920X20Y20A_W70Z-10D0Q-2R1.5F150

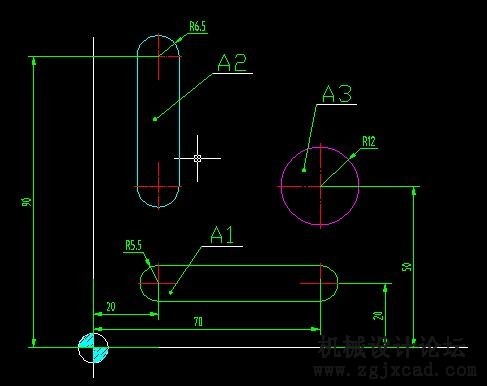

X，Y是第一个点的坐标A1 是X方向上的U型槽，W是第二个点的X值A2 是Y方向上的U型槽，W是第二个点的Y值A3是铣孔的程序Z 是最终加工深度D 是开始加工的深度，类似于G83里的RQ 是每刀加工的深度，是个负值，类似于G83的QR 是半径差，是圆弧变径与刀具半径只差，为正值F 是进给速度详情见下图的两个U型槽和一个圆，刀具就以直径是8的立铣刀，需要加工的深度是10mm，每刀吃2mm(X方向的U型槽第一个点选用左边的，Y方向的U型槽第一个点选用上面的5.5-4=1.5,6.5-4=2.5,12-4=8)

G30G91Z0
G54G90G17G49G00X0.Y0.
S1500M03
G43H01Z10M08
G65P1920X20Y20A1W70Z-10D0Q-2R1.5F150(X-X-Y-R)
G65P1920X20Y90A2W50Z-10D0Q-2R2.5F150(X-Y-Y-R)
G65P1920X70Y50A3Z-10D0Q-2R8F150(X-Y-R)
G0Z50M09
G30G91Z0M0
M30

O1920
IF[#1EQ1]GOTO100(X-X-Y-R)
IF[#1EQ2]GOTO200(X-Y-Y-R)
IF[#1EQ3]GOTO300(X-Y-R)
M99
N100 (X-X-Y-R)
#100=#24(X)
#101=#25(Y)
#102=#23(W)
#103=#7(D)
#104=#17(Q)
#105=#26(Z)
#106=#18(R)
#107=#9(F)
#108=#100-#106
#109=#100+#106
G00X#100Y#101
N110
#103=#103+#104
G01Z#103F#107
G01Y#108
G01X#102
G03X#102Y#109R#106
G01X#100
G03X#100Y#108R#106
G01Y#101
/MO1
IF[#103EQ#105]GOTO120
GOTO110
N120
G01Z10F1500
M99
N200 (X-Y-Y-R)
#100=#24(X)
#101=#25(Y)
#102=#23(W)
#103=#7(D)
#104=#17(Q)
#105=#26(Z)
#106=#18(R)
#107=#9(F)
#108=#100-#106
#109=#100+#106
G00X#100Y#101
N210
#103=#103+#104
G01Z#103F#107
G01X#108
G01Y#102
G03X#109Y#102R#106
G01Y#101
G03X#108Y#101R#106
G01X#100
/MO1
IF[#103EQ#105]GOTO220
GOTO210
N220
G01Z10F1500
M99

N300 (X-Y-R)
#100=#24(X)
#101=#25(Y)
#103=#7(D)
#104=#17(Q)
#105=#26(Z)
#106=#18(R)
#107=#9(F)
#108=#100+#106
G00X#100Y#101
N310
#103=#103+#104
G01Z#103F#107
G01X#108
G03I-#106
G01X#100
/MO1
IF[#103EQ#105]GOTO320
GOTO310
N320
G01Z10F1500
M99

盐拌番茄

对宏不是很了解，主要应用少。
我发现加工中心对宏的应用比数车要更多一些。

duanyz

一直想学习使用宏程序，可是看到这样的程序忽然感到很纠结，太复杂了，直接用个软件来出刀路是不是更简单呢？

冷月梧桐

那你干嘛还想学宏呢？？为什么你钻孔用G81而不是用G01呢？？软件出来的修改方便吗？？宏的精髓是简化编程，我会的不过是皮毛

冷月梧桐

duanyz 发表于 2013-9-19 16:55

一直想学习使用宏程序，可是看到这样的程序忽然感到很纠结，太复杂了，直接用个软件来出刀路是不是更简单呢 ...
那你干嘛还想学宏呢？？为什么你钻孔用G81而不是用G01呢？？软件出来的修改方便吗？？宏的精髓是简化编程，我会的不过是皮毛

夜总是要来的

教学用的宏还不错！ 实际应用到加工上还需要修改下。。
不错的示范！

夜总是要来的

O1000(铣键槽通用程序)
只需要改动#101 （长度中心距） #102（深度） #103（宽度）三个值就可以做任何的键槽
G17 G40 G49 G80 G90
#120=[]   (G54 X)
#121=[]   (G54 Y)
#122=[]   (G54 Z)
#123=[]   (G55 X)
#124=[]   (G55 Y)
#125=[]   (G55 Z)
G90G10L2P1 X#100 Y#101 Z#102  (G54)
G90G10L2P2 X#103 Y#104 Z#105  (G55)
G54
M06 T01
M8
M3 S1500
#101=80.4 (lenght!!)
#102=5  (depth!!)
#103=12.7 (breadth!!)
#104=30  (down speed)
#105=80  (roung speed)
#106=250 (finsih machining speed)
#107=#101/2
#108=[#101/2-#103/2]  (star point)
#109=#103/2
#110=2-#102
G00 X-#107 Y0
Z50.
G01 Z1. F1000
Z-#102 F#104
X#107F#105
X#108 Y0
G41 G01 X#107 Y-#109 D01 F#106
G03 Y#109 R#109
G01 X-#107
G03 Y-#109 R#109
G01 X#107
G40 G01 X#108 YO D0
G00 Z200.
N20
M06 T02
G17 G40 G49 G80 G90
G55
M8
M03 S2500
G00 X#108 Y0
Z50.
G01 Z#110 F1000
Z-#102 F#104
G41 G01 X#107 Y-#109 D02 F#106
G03 Y#109 R#109
G01 X-#107
G03 Y-#109 R#109
G01 X#107
G40 G01 X#108 YO D0
G00 Z200.
M09
M05
M30

冷月梧桐

夜总是要来的 发表于 2013-9-21 15:49

教学用的宏还不错！ 实际应用到加工上还需要修改下。。
不错的示范！
宏程序是活的，而且每个人的习惯都不一样。我觉得就很好用，有一个弄错了，我不会改帖子

冷月梧桐

夜总是要来的 发表于 2013-9-21 15:55

O1000(铣键槽通用程序)
只需要改动#101 （长度中心距） #102（深度） #103（宽度）三个值就可以做任何的 ...
我笑而不语

夜总是要来的

冷月梧桐 发表于 2013-9-21 21:36

我笑而不语
好好笑别停下。。。
